Справочник транзисторов. PH0814-40



Биполярный транзистор PH0814-40 Даташит. Аналоги


   Наименование производителя: PH0814-40
   Тип материала: Si
   Полярность: NPN
   Максимальная рассеиваемая мощность (Pc): 175 W
   Макcимально допустимое напряжение коллектор-база (Ucb): 56 V
   Макcимально допустимое напряжение коллектор-эмиттер (Uce): 56 V
   Макcимально допустимое напряжение эмиттер-база (Ueb): 3 V
   Макcимальный постоянный ток коллектора (Ic): 5.6 A
   Предельная температура PN-перехода (Tj): 200 °C
   Граничная частота коэффициента передачи тока (ft): 1450 MHz
   Статический коэффициент передачи тока (hfe): 15
   Корпус транзистора: CERAMIC


 Аналог (замена) для PH0814-40

   - подбор ⓘ биполярного транзистора по параметрам

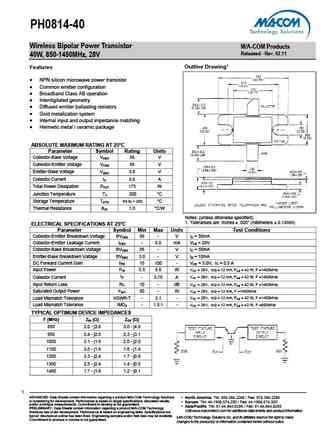

PH0814-40 Datasheet (PDF)

 ..1. Size:126K  macom
 ph0814-40.pdf pdf_icon

PH0814-40

PH0814-40 Wireless Bipolar Power Transistor M/A-COM Products Released - Rev. 02.11 40W, 850-1450MHz, 28V 1 Outline Drawing Features NPN silicon microwave power transistor Common emitter configuration Broadband Class AB operation Interdigitated geometry Diffused emitter ballasting resistors Gold metalization system Inte
