cxd8274q

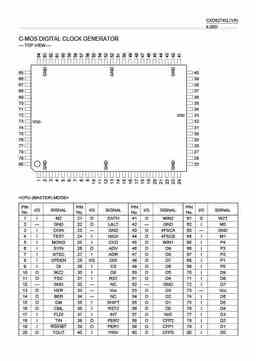

CXD8274Q (1/5) IL00D C-MOS DIGITAL CLOCK GENERATOR � TOP VIEW � 65 40 66 39 67 38 68 37 69 36 70 35 71 34 72 VDD 33 73 VDD 32 74 31 75 30 76 29 77 28 78 27 79 26 80 25 PIN PIN PIN PIN I/O SIGNAL I/O SIGNAL I/O SIGNAL I/O SIGNAL No. No. No. No. 1 I M2 21 O CNTH 41 O WIN2 61 O WZ1 2 � GND 22 O LALT 42 � GND 62 I M0 3 I CKIN 23 � GND 43 O 4FSCA 63 � GND 4 I TEST 24 I NICK 44 O 4FSCB 64 I M1 5 I MONO 25 I CKD 45 O WIN1 65 I P4 6 I SYIN 26 O ADV 46 O O9 66 I P3 7 I NTSC 27 I ADR 47 O O8 67 I P2 8 I CPDEN 28 I/O DIO 48 O O7 68 I P1 9 I DI 29 I CS 49 O O6 69 I P0 10 O WZ2 30 I OE 50 O O5 70 I D9 11 O FSC 31 I RST 51 O O4 71 I D8 12 � GND 32 � NC 52 � GND 72 I D7 13 O HER 33 � VDD 53 O O3 73 � VDD 14 O BER 34 �
