UM8168L Todos los transistores



UM8168L . Datasheet. Equivalente. Reemplazo. Hoja de especificaciones. Principales características

Número de Parte: UM8168L

Material: Si

Polaridad de transistor: NPN

ESPECIFICACIONES MÁXIMAS

Disipación total del dispositivo (Pc): 60 W

Tensión colector-base (Vcb): 330 V

Tensión colector-emisor (Vce): 140 V

Tensión emisor-base (Veb): 6 V

Corriente del colector DC máxima (Ic): 7 A

Temperatura operativa máxima (Tj): 150 °C

CARACTERÍSTICAS ELÉCTRICAS

Ganancia de corriente contínua (hfe): 22

Empaquetado / Estuche: TO-3PN

Búsqueda de reemplazo de transistor bipolar UM8168L

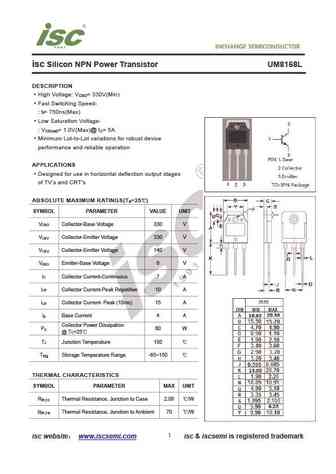

UM8168L Datasheet (PDF)

1.1. um8168l.pdf Size:250K _inchange_semiconductor

UM8168L
UM8168L

isc Silicon NPN Power Transistor UM8168L DESCRIPTION ·High Voltage: V = 330V(Min) CBO ·Fast Switching Speed- : t = 750ns(Max) f ·Low Saturation Voltage- : V = 1.0V(Max)@ I = 5A CE(sat) C ·Minimum Lot-to-Lot variations for robust device performance and reliable operation APPLICATIONS ·Designed for use in horizontal deflection output stages of TV’s and CRT’s ABSOLUTE MAXIM
